Portables Phased-Array-Ultraschallprüfgerät VEO3
Produktbeschreibung
Das VEO3 ist ein extrem robustes und universell einsetzbares, tragbares Phased-Array Ultraschallgerät. Die vielfältigen Steuerungsmöglichkeiten (PCAP-Touch-Screen und/oder Bedientasten, Fernsteuerung über WLAN und online) machen es zum idealen Gerät für Feld und Labor.
Neben klassischen Phased-Array-Techniken wie Sektor- und Linienscans verfügt das VEO3 zudem über Echtzeit-TFM, bei dem verschiedene Modi parallel ausgeführt und dargestellt werden können. Mit dem einzigartigen TFMi können verschiedene Modi des TFM kombiniert und in einem einzigen Bild zusammengefasst werden. Darüber hinaus sind TOFD und konventionelle Prüfungen möglich.
Alle genannten Prüfmethoden sind in einem Datensatz kombinier- und parallel ausführbar. Das Hinzufügen und Entfernen von Prüfmethoden innerhalb eines Prüfdatensatz ist ohne weiteres machbar, ohne dass das Prüfprogramm gewechselt werden muss.
Die wichtigsten Fakten
- Onboard Live TFM | Touch Screen | Linux
- Phased Array (32:128PR), 0.2 bis 23 MHz, S-Scan Auflösung bis zu 0.1°, L-Scan Auflösung bis zu 1 Element oder Doppelte Auflösung, max. 1024 Focal Laws.
- UT-TOFD (2PR), 0.2 bis 18 MHz
- Live TFM, 0.2 bis 23 MHz, Minimale Auflösung 0.01 mm, max. 500,000 Pixel
- Messungen und Assistenten:
Phased Array: EXTRACTION BOX, 4 Blenden/A-Scan, TCG, DAC/Split-DAC
UT-TOFD: 4 Monitorblenden/A-Bild, TCG, DGS, DAC
Life TFM: 12 TFM-Algorithmen und bis zu 4 Modi per TFMi, EXTRACTION BOX, 4 Monitorblenden, TCG, Amplitude, bis zu 20 Cursor/Ansicht - Betriebszeit bis zu 6 h (Batterietausch während des Betriebs möglich)
- Onboard Reports: PDF Auto-Report, Datenexport in CSV Format, Screenshots
- Abmessungen: 115 mm x 220 mm x 225 mm
- Gewicht: 5,1 kg plus Akku (460 g)
- ISO 18563 (EN 16392) and EN 12668
- IP66
Versionen
Das portable Phased-Array-Ultraschallprüfgerät Veo3 wird in einem robusten Schutz und Transportkoffer geliefert. Folgende Varianten sind verfügbar:
- VEO3 16:64PR/2UT:PR LEMO (Art.-Nr.: 6710.1001)
- VEO3 32:64PR/2UT:PR LEMO (Art.-Nr.: 6710.1002)
- VEO3 16:128PR/2UT:PR LEMO (Art.-Nr.: 6710.1003)
- VEO3 32:128PR/2UT:PR LEMO (Art.-Nr.: 6710.1004)
- VEO3 16:64PR/2UT:PR LEMO TFM (Art.-Nr.: 6710.1005)
- VEO3 32:64PR/2UT:PR LEMO TFM (Art.-Nr.: 6710.1006)
- VEO3 16:128PR/2UT:PR LEMO TFM (Art.-Nr.: 6710.1007)
- VEO3 32:128PR/2UT:PR LEMO TFM (Art.-Nr.: 6710.1008)

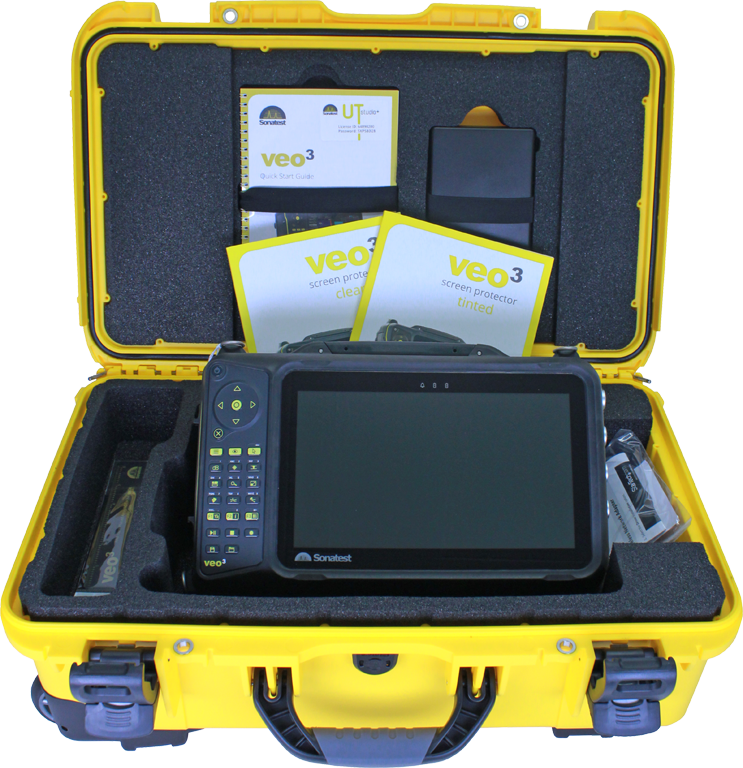

Das portable Phased-Array-Ultraschallprüfgerät VEO3 in robustem Schutzcase
