Mehrkanalige Ultraschallprüfelektronik
ECHOGRAPH 1170

Produktbeschreibung

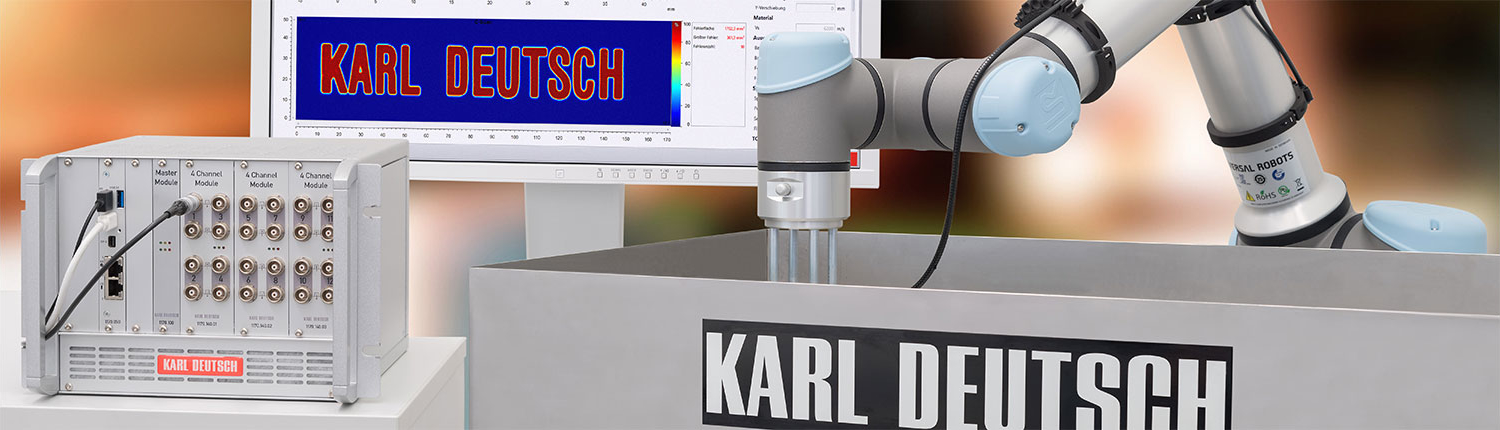

Der ECHOGRAPH 1170 Basic ist eine modulare Ultraschallelektronik, die in einem 4-HE-10“-Baugruppenträger untergebracht ist. Der Baugruppenträger kann mit einem Mastermodul und bis zu drei Ultraschallmodulen bestückt werden.

Jedes Ultraschallmodul enthält vier gemultiplexte, einzeln unabhängig voneinander konfigurierbare Kanäle für SE- oder Einschwinger-Prüfköpfe. Die maximale Impulsfolgefrequenz von 8 kHz kann beliebig auf die vier Kanäle im Modul aufgeteilt werden, sodass sich im Mittel eine maximale Impulsfolgefrequenz von 2 kHz ergibt.

Pro Modul kann zur gleichen Zeit jeweils einer der vier Kanäle eine Messung durchführen. Wenn mehrere Module eingesetzt sind, ist auch ein Parallel-Betrieb von Kanälen möglich. Das Mastermodul empfängt die Daten der einzelnen Ultraschallkanäle, konfiguriert sie und steuert das Taktprogramm.

Mit der optionalen Software ECHOVIEW sind funktionsorientierte Auswertungen möglich (Stückprüfung, Linienschrieb, C-Bild).

Die wichtigsten Fakten

  • Modulare Konfiguration für bis zu 12 Kanäle pro Rack
  • Einfache Ersatzteilhaltung durch gleichartige 4-Kanal-Module
  • 3 überlappende Blenden
  • 2 Triggerblenden für gleichzeitige Eintritts- und Rückwandechotriggerung oder flexible RE-RE-Wanddickenmessung
  • Messbereich bis 5 m
  • Multiplex- und Parallelbetrieb möglich
  • Analoger und digitaler Tiefenausgleich (TCG) – auch triggerbar
  • Hochauflösende Zeitmessung: Wanddickenmessung mit einer Auflösung von 0,01 mm und besser
  • Einfach zu bedienendes Taktprogramm
  • Integrierter PC als Komplettlösung (Option)

Versionen

Ohne PC-Modul, ohne Software:

ECHOGRAPH 1170 OEM, 4 Kanäle
(Art.-Nr.: 1170.400-04)

ECHOGRAPH 1170 OEM, 8 Kanäle
(Art.-Nr.: 1170.400-08)

ECHOGRAPH 1170 OEM, 12 Kanäle
(Art.-Nr.: 1170.400-12)

Mit PC-Modul und Software ECHOVIEW:

ECHOGRAPH 1170, 4 Kanäle, Stückprüfung
(Art.-Nr.: 1170.500-04 RT)

ECHOGRAPH 1170, 4 Kanäle, Linienschrieb
(Art.-Nr.: 1170.500-04 SC)

ECHOGRAPH 1170, 4 Kanäle, C-Bild
(Art.-Nr.: 1170.500-04 CS)

ECHOGRAPH 1170, 8 Kanäle, Stückprüfung
(Art.-Nr.: 1170.500-08 RT)

ECHOGRAPH 1170, 8 Kanäle, Linienschrieb
(Art.-Nr.: 1170.500-08 SC)

ECHOGRAPH 1170, 8 Kanäle, C-Bild
(Art.-Nr.: 1170.500-08 CS)

ECHOGRAPH 1170, 12 Kanäle, Stückprüfung
(Art.-Nr.: 1170.500-12 RT)

ECHOGRAPH 1170, 12 Kanäle, Linienschrieb
(Art.-Nr.: 1170.500-12 SC)

ECHOGRAPH 1170 12 Kanäle, C-Bild
(Art.-Nr.: 1170.500-12 CS)
