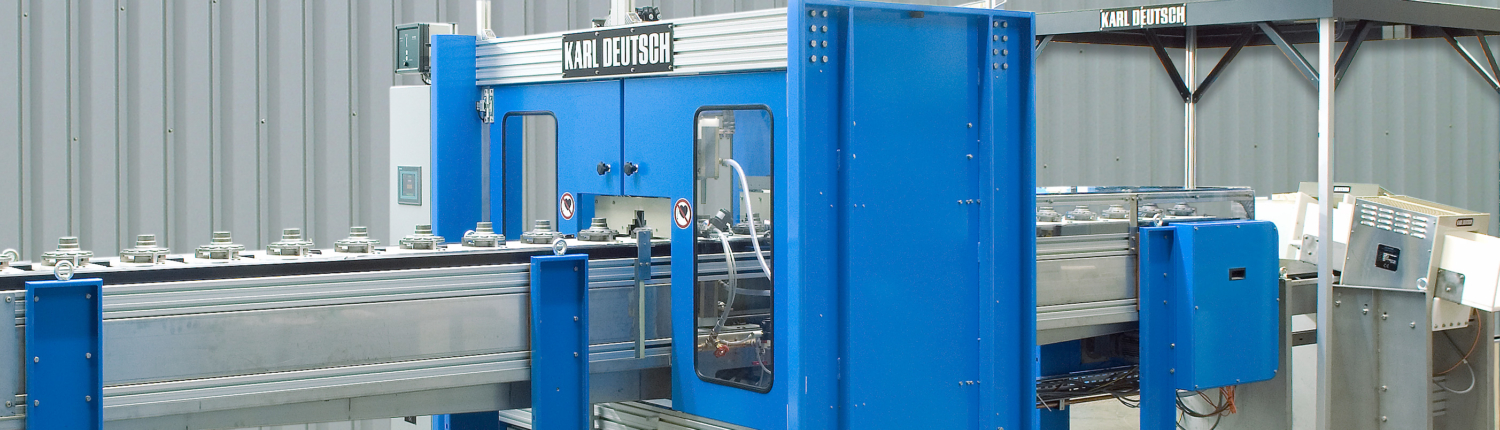

DEUTROMAT Kettentransport
Sonderlösungen zur Magnetpulver-Rissprüfung
Produktbeschreibung
Prüfmaschinen mit einem automatisierten Bauteiltransport haben einen besonders hohen Prüfdurchsatz. Bei DEUTROMAT-Magnetpulver-Rissprüfmaschinen, die mit einem Kettentransport ausgerüstet sind, können in der Regel zwei bis vier Bauteile pro Takt (typische Taktrate: 12 s) geprüft werden.
Die Beladung erfolgt entweder manuell in Kombination mit einer Sichtprüfung, automatisiert über ein Portal oder durch einen Industrieroboter. Zur Betrachtung und Sortierung der Bauteile befindet sich im Auslauf meist eine Prüfkabine mit einem Prüftisch.
Die wichtigsten Fakten
- Bauteile: Stückgewichte typisch bis 15 kg
- Standard-Takt der Prüfmaschine: 12 Sekunden
- Maximale Spannlänge Standard: 600 mm
- Standard-Anzahl der Joche: 2, optional 4 oder 8 (entsprechend werden mehrere Teile pro Takt geprüft)
- Werkstückaufnahmen: Möglichst universell, schnell wechselbar über Schnellverschluss
- Positionierung der Bauteile: Horizontal oder vertikal, je nach Bauteilgeometrie
- Magnetisierungstechnik: Strom-Direktdurchflutung (Längsfehler), Längsmagnetisierung (Querfehler), getrennt einstellbar
- Leistungsaufnahme: Typisch 50 kVA, projektspezifisch unterschiedlich je nach Bauteilgröße
- Grundfläche: Breite projektspezifisch (typisch 2,5 m), Länge (ohne Kabine) projektspezifisch (typisch 3 m bis 6 m), Prüfkabine projektspezifisch (typisch 2 m x 3 m)
Versionen
Erweiterungsmöglichkeiten:
- Prüftisch und Prüfkabine im Auslauf
- MEMORY Parameter-Speicher
