Mit Einführung der Version 3.3 der Betriebssoftware CAPTURE für die portablen PA-Geräte GEKKO und MANTIS können 2D-CAD Zeichnungen von Prüfteilen hinterlegt werden, die mehr als nur eine Einblendung darstellen.

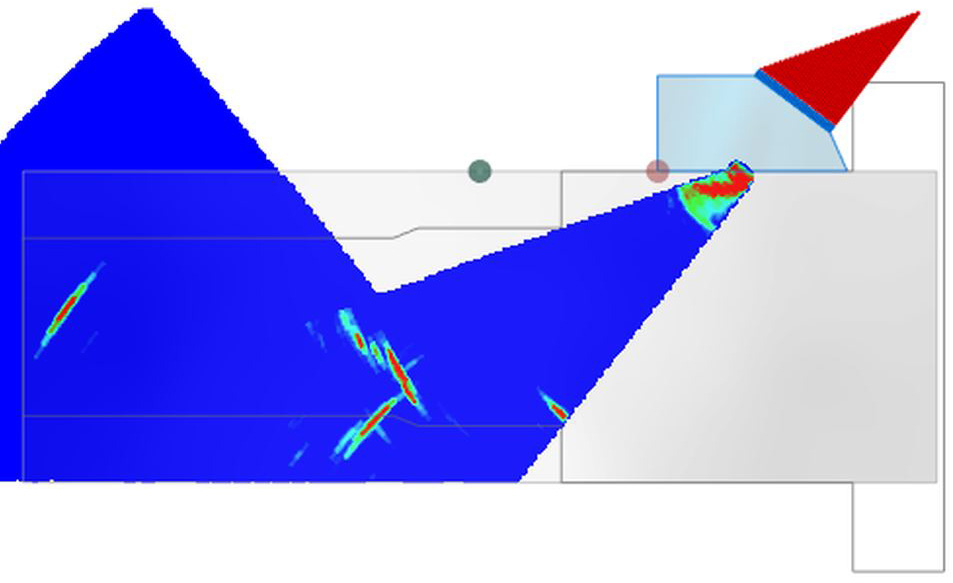

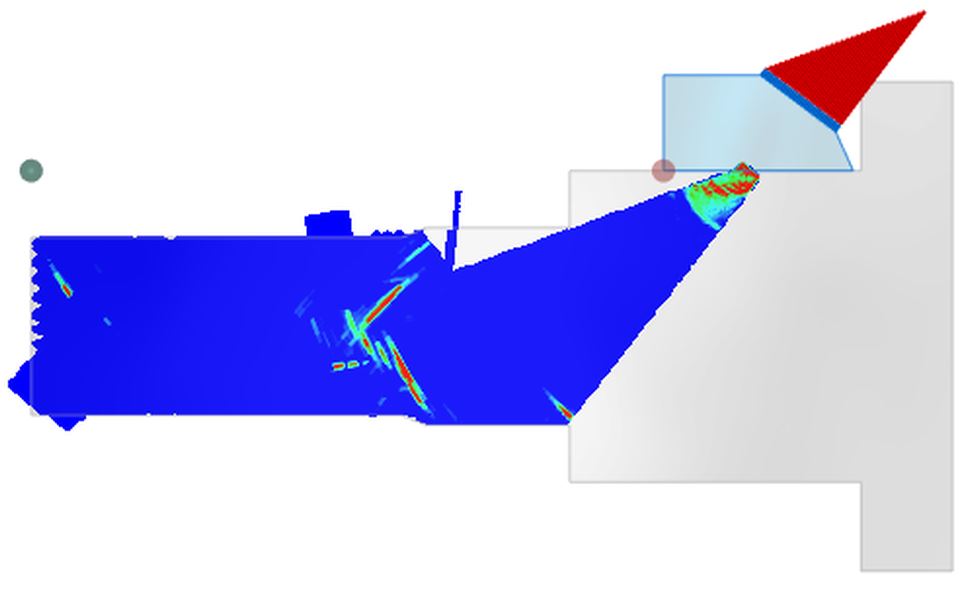

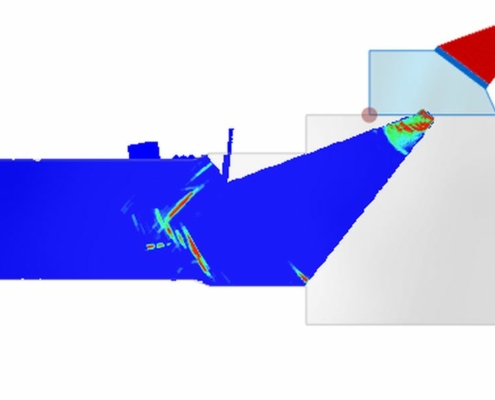

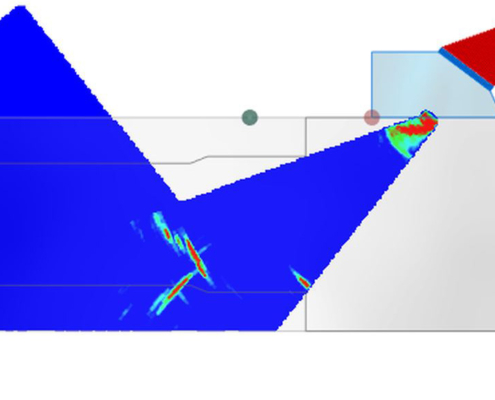

Bei komplexeren Bau-Geometrien war die Interpretation der Phased-Array-Ultraschallprüfung (PAUT) bislang schwierig. Die komplizierten Schallverläufe konnten bei der Prüfung nicht grafisch abgebildet werden, und die Deutung der Herkunft bestimmter Anzeigen erforderte bisweilen erhebliche Fähigkeiten des Prüfers in Bezug auf dessen räumliche Vorstellungskraft. Seit der Version 3.3 erlaubt die Betriebssoftware CAPTURE nun das Einbinden von CAD-Dateien im dxf-Format, die den Schallverlauf innerhalb des Bauteils abbilden und so die wahre Position von Anzeigen darstellen können. Dies wird erreicht durch Zuweisung einzelner Zeichnungssegmente als Prüfoberfläche, Rückwand, Seitenwand oder Hilfslinien. Trifft der Schallstrahl auf eine der genannten Segmente, so wird der weitere Verlauf anhand der zugewiesenen Eigenschaften des betreffenden Segments berechnet.
